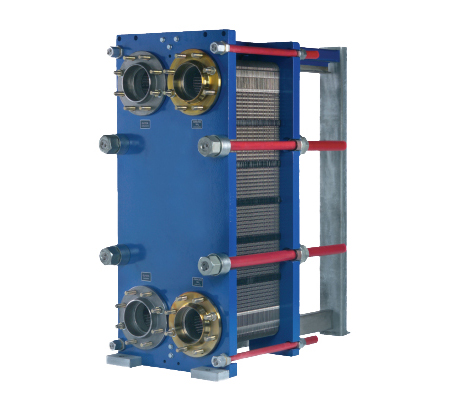

半焊式板式換熱器
　　產品概述：

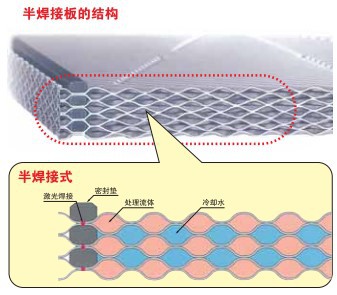

　　半焊式板式換熱器是一種用兩張板片沿密封槽采用激光焊焊接成板片，把板片對用密封墊密封，以疊加的形式夾裝在固定壓緊板、活動壓緊板中間的換熱器。

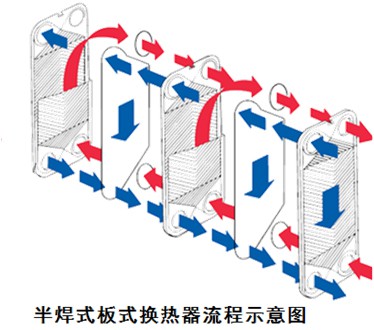

　　該設備使用的是盒式板片組技術不是普通的板片。每一板片組中，無危險的介質流動在墊片側，有危險的介質流動于焊接板中間。通過交替的墊片和焊接的流程組合，保證介質不會混合。有獨特的密封系統，用于高壓和真空應用中。焊接側有一個定制的，防損傷的環形墊圈。我們的半焊接板換熱器有很長的產品壽命，并提供安全、無泄漏的操作，大大降低了暴露的墊圈面積。
　　豐富的經驗和豐富的過程知識使我們能夠避免復雜應用程序的常見缺陷，并提供可靠的、高性能的換熱器。

優點
　　采用先進的焊接工藝，達到變形小、殘余應力小、質量高等優勢的激光焊接技術焊接，具有傳熱效率高、使用壽命長、便于檢修等特點，適用于冷卻和化學處理，是替代管殼式及全焊式板式換熱器的合理的選擇，特別是適用于氨類冷卻劑的蒸發和冷凝，以及腐蝕性液體的化學處理工藝。主要應用于氨氣制冷、硫酸、燒堿、石化、冶金、機械、制藥、食品等工業領域。由板式換熱器、平衡槽、熱水裝置等組成。其優化設計計算，就是在已知溫差比NTUE的條件下，合理地確定其型號、流程和傳熱面積，使NTUp等于NTUE。
　　工作原理：

　　工作原理主要基于間壁式傳熱，即熱量從高溫流體傳遞到低溫流體。每一段套管稱為“一程“，程的內管（傳熱管）借U形肘管，而外管用短管依次連接成排，固定于支架上。熱量通過內管管壁由一種流體傳遞給另一種流體。通常，熱流體（A流體）由上部引入，而冷流體（B流體）則由下部引入。套管中外管的兩端與內管用焊接或法蘭連接。內管與U形肘管多用法蘭連接，便于傳熱管的清洗和增減。每程傳熱管的有效長度取4～7米。這種換熱器傳熱面積最高達18平方米，故適用于小容量換熱。

　　產品特點：
　　保留了可拆式換熱器的傳熱特性。污垢系數低。安全運行?？刹鹣?。使用壽命長。
　　應用范圍：
　　容量范圍：0.1m3/h to 2500m3/h
　　操作壓力：≤3.5MpaG
　　操作溫度：≤180℃
　　板材料：不銹鋼304、316L、Ti、Ti-Pd、904L、SMO254、哈氏合金、鎳Ni
　　墊片材料：NBR、EPDM、HNBR、FKM（VITON-A、VITON-B、VITON-G）等。
